原创:望远镜——我和远方有个约会

2018-06-22







在顾城的诗里,在爱人的眼里,远和近,仿佛那样势不两立的两方。


但《百年孤独》里,吉普赛人向村民兜售商品时却说——科学缩短了距离


诗人文字里的孤独与惘然,作家笔下的魔幻与现实,却被科学给予了不一样的解释。因为在科学的帮助下,远可能也很近



这个寄托遥远星空的科学梦想的物件就是——望远镜。




知其然——意外的收获



 1608年,在荷兰的一座小城里,两个小孩子把玩几片眼镜片,发现眼镜片的组合能让远处教堂上的风标变得近在眼前,他们欢喜不已。无心之人事无成,有心之人成无事。在不远处观望的眼镜师汉斯·李波尔赛(Hans Lippershey)将一切都看在眼里。



汉斯·李波尔赛为之一动,因为这个发现让他喜出望外。“这一定会是一个伟大的发明”,他心想。于是,一个关于“望远镜”的设计理念开始迸发在他的脑海里。他立即投身其中,经过多次的实验,世界上的第一台望远镜诞生了。

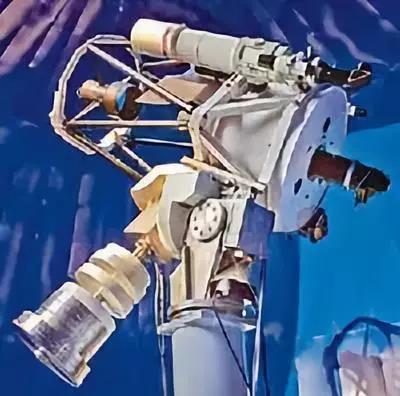

迄今为止,已是四百多年的时光成为了历史。可在这期间,望远镜发展的脚步却从未停止。它的样子经历了从双筒望远镜到反射式望远镜、折反射式望远镜、射电望远镜等的发展,它们的用途也从舞台剧、音乐剧观赏变成天文观测、科学研究等必不可少的辅助工具。




因为望远镜,远方的物体被拉近了;因为望远镜,渺小的世界也被放大了。

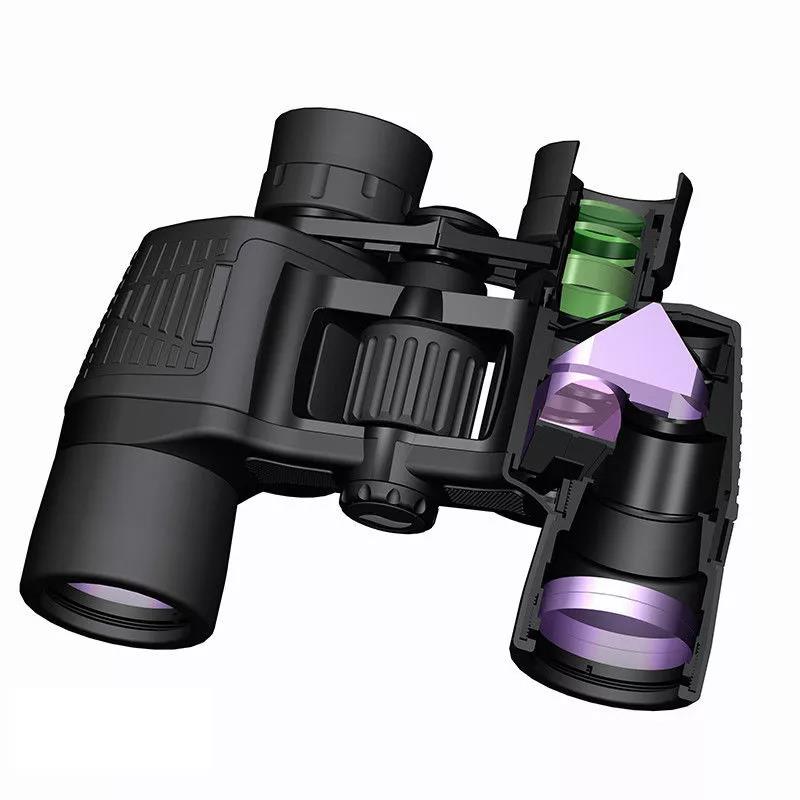

你知道了望远镜,可是你真正了解望远镜吗?它不只是我们出去游玩时带的上图这种望远镜,也不仅是看星星的天文望远镜,它的世界很大很大。


知其所以然——原理千姿百态

一般常根据望远镜的结构来划分望远镜的种类,故其光学系统一般分为:折射式望远镜、反射式望远镜、折反射式望远镜。



1
 折射式望远镜

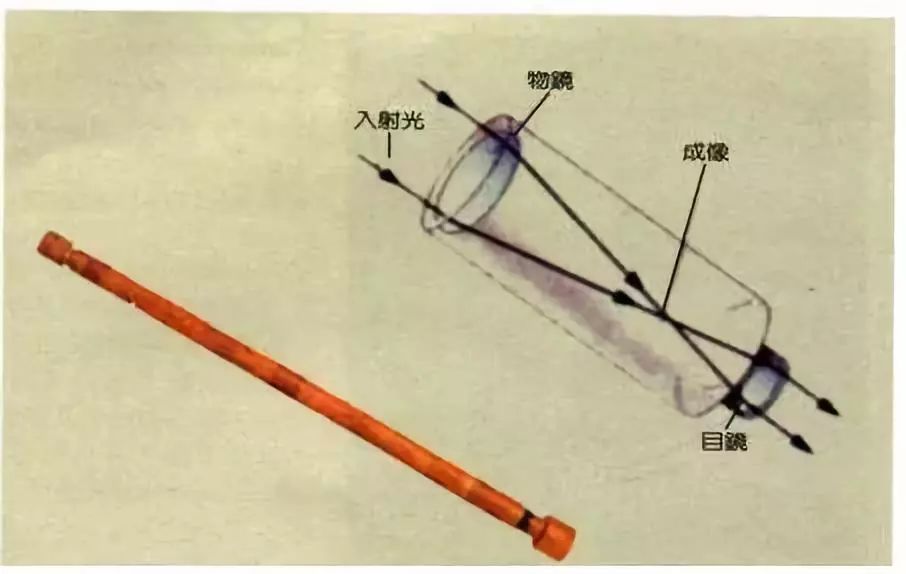

折射式望远镜是一种用透镜作物镜的望远镜,而且远方的光进入这类望远镜之后会聚并呈实像。常见的折射式望远镜有开普勒式望远镜以及伽利略式望远镜。

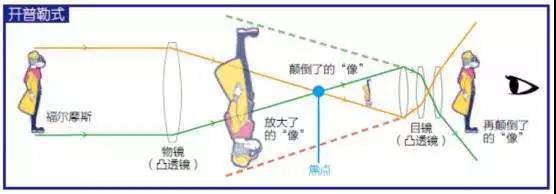

开普勒望远镜的目镜和物镜均是凸透镜。这种望远镜物镜焦距较长,使远处的物体在目镜焦点内成倒立、缩小的实像。因为目镜焦距较短,它相当于一个放大镜,可以把这个实像放大。因此最后在目镜后人眼看到的是倒立、放大的虚像。

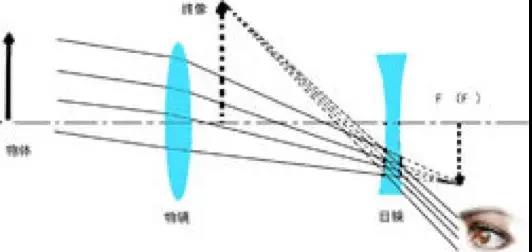

伽利略望远镜由一个凹透镜(目镜)和一个凸透镜(物镜)构成。物镜是会聚透镜,目镜是发散透镜。光线经过物镜折射所成的实像在目镜后方的(靠近人目的后方)焦点上,这像对目镜是一个倒立缩小的虚像,但经目镜折射及视角的放大作用后成了一放大的正立虚像。









2
 反射式望远镜



反射式望远镜是用凹面反射镜作物镜的望远镜。这种望远镜为了减小其它像差的影响,可用视场较小。主要分为牛顿望远镜,卡塞格林望远镜等几种类型。

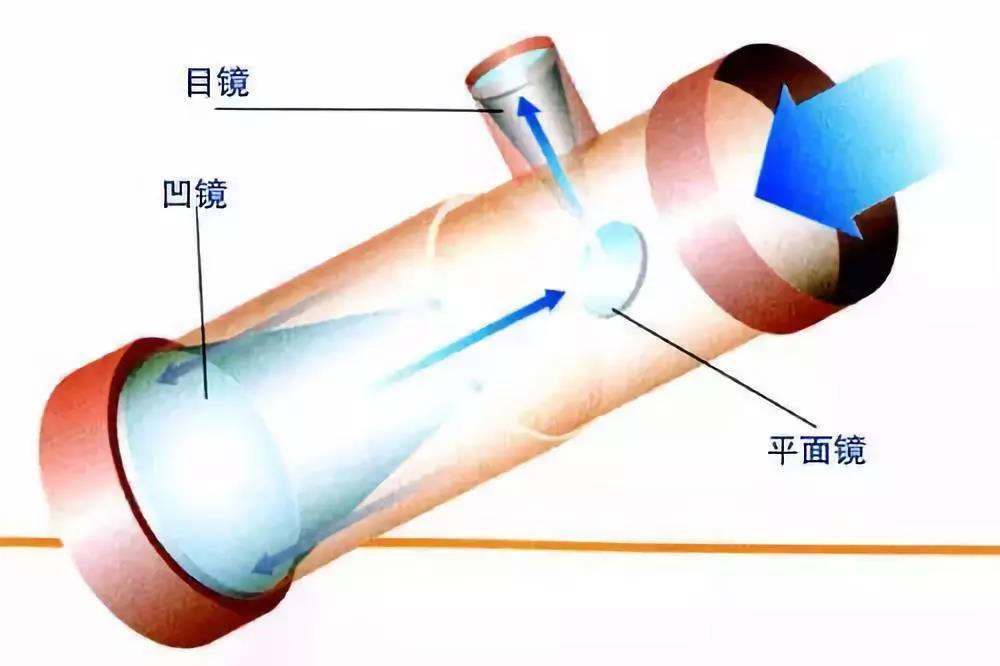

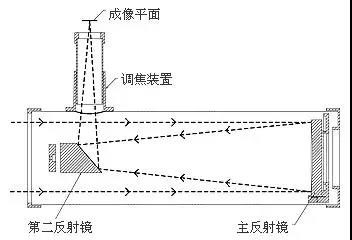

牛顿望远镜由凹面镜(物镜)、反射镜和多层凸透镜(目镜)组成。光进入镜筒的底端并由物镜反射到平面镜上,再经平面镜反射进入目镜焦平面。物镜主要是一块镀了金属(通常是铝)的凹面玻璃,用于光线聚焦,由于其焦点在镜前,所以必须在物镜焦点之前用另一块镜将影像反射出镜筒外,再用目镜放大。目镜为便于观察,被安置靠近望远镜镜筒顶部的侧方,被观测到的是物体的倒像。







卡塞格林望远镜一般由两块反射镜组成。其中大的球面镜是主镜,小的双曲面镜是副镜。主镜中央开孔,通过副镜反射使光线反射穿过主镜中心的孔洞,成像于主镜后的焦平面。卡塞格林是最常使用的天文望远镜系统。







3
 折反射式望远镜



折反射式望远镜,由反射镜成像、折射镜校正像差。它的特点是镜身短,相对口径大,光力强,视场广阔,像质优良。适于巡天摄影和观测星云、彗星、流星等天体。有二个普遍的设计:施密特望远镜和马卡苏托夫望远镜。



施密特望远镜主要由球面反射镜(物镜)、校正镜组成。光通过非球面校正透镜进入镜筒,被球面主镜反射后,便折回至镜筒开口中部的第二反射镜,被其再次反射后通过镜筒内部中间的管子聚集在目镜形成图象。校正原理就是:球面反射镜的球心位置处放置的施密特校正板一个面是平面,另一个面是轻度变形的非球面。因此通过的光束中心部分略有会聚,外围部分略有发散,因此矫正球差和彗差。

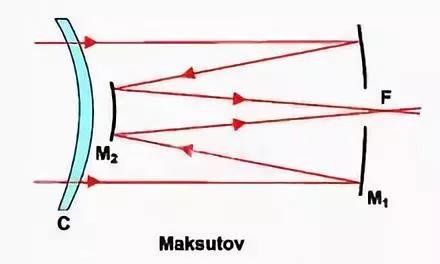

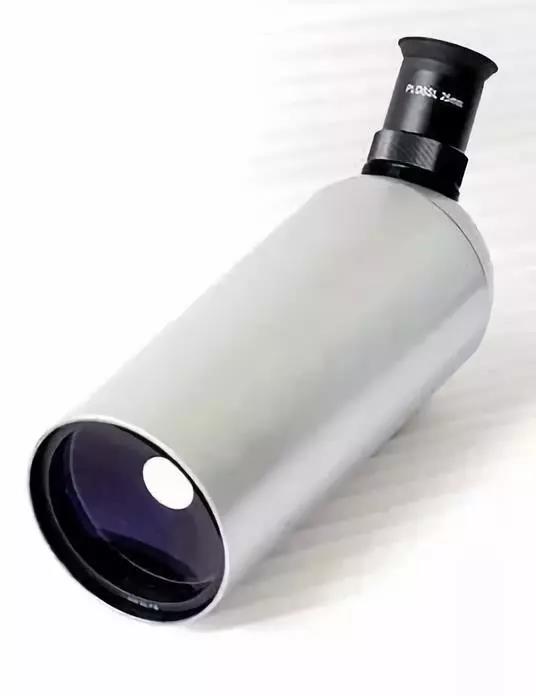

马克苏托夫望远镜由球面反射镜和两个弯月型透镜组成。光线通过这个弯月形透镜进入之后,被大球面反射镜反射,折回至小球面反射镜,被其反射后由大球面反射镜中心处的开孔出射。常用的折反射式望远镜的改进型还有施密特-卡塞格林系统,马克苏托夫-卡塞格林望远镜。







倍数&放大率,傻傻分不清楚



关于望远镜,你可能经常听到两个参数——倍率和放大率。它们到底有哪些不同呢?请听相宁的分析。



望远镜的倍数?会像显微镜一样,指放大物体的能力吗?非也。从专业角度解读——一架望远镜的倍数是指望远镜拉近物体的能力。如何理解呢。就像一个500米远的东西,望远镜下看起来就像是100米远的东西,我们就称这个望远镜的倍数是5。



望远镜的放大率?望远镜的放大率是指望远镜的物镜焦距与目镜焦距之比。如果望远镜物镜的焦距是1000毫米,目镜的焦距是20毫米,那么这个显微镜的放大率就是50倍了。

那么,放大率和倍数到底有什么不同呢?其实,这两个概念是一样的。它们都表示将物体拉近的能力,只是一个从感官上的描述,一个从数值上的计算。所以,望远镜的倍数高就是望远镜的放大率高。


而且,我们规定望远镜的倍数在6倍以下为低倍数,6-10倍的为中倍数,10倍以上的为高倍数。


但是,虽然试卷上的分数越高越好,可对于望远镜的倍数却不尽如此。因为望远镜的倍数与其口径等相关,所以一般倍数越高,视场就越小、越暗。而且,倍数越大的话,观望时抖动的影响更大,因此手持式望远镜也不宜倍数过大。


所以,选择望远镜时应该综合考虑购买需求和望远镜参数,若选购手持观测的双筒望远镜,7-10倍之间足够用,最高不要超过12倍。选择口径大的望远镜时,其倍数可以适当高些,而且用三角架固定观测的可以比手持观测高些。


如何自制一个望远镜



自制望远镜很简单的,接下来相宁就带你一起做一个简单的望远镜。



1,准备材料:

矿泉水瓶2个,大凸透镜1个,小凸透镜1个,黑色胶带,黑色涂料。

??注意:其实可乐瓶、芬达瓶等啥瓶都行,甚至两个规则的纸盒也行。



2,制备过程:

(1)取1个矿泉水瓶的中间部分(约15cm的部分),去掉头部和尾部;

(2)将第2个矿泉水瓶的尾部去掉,保留其上半部分;

(3)将2个矿泉水瓶保留的部分的表面均用黑色涂料涂黑,或者用缠绕一层黑胶带,喷漆&缠胶带一定要严密,保证不漏光;

(4)将小凸透镜用黑胶带粘于第2个矿泉水瓶的头部,也就是喝水的口部;

(5)将大凸透镜用黑胶带粘于第1个矿泉水的一端;

(6)将两个组装好的部分进行连接,远方的美景就可以尽收眼底啦。



??注意:固定两个凸透镜时,其中心部位一定要和矿泉水瓶体处于同心轴的位置,便于将两部分组合时,两个凸透镜的轴心在一条直线上。
