让你秒懂电镜原理(SEM, TEM)!

2018-09-12




材料的显微分析能获得材料的组织结构,揭示材料基本性质和基本规律,在材料测试技术中占重要的一环。对各种显微分析设备诸如SEM、TEM等,各位材料届的小伙伴一定不会陌生。最近小编发现一些电镜动画,被惊艳到,原来枯燥无味的电镜可以变得这么生动,闲言少叙,下面就和大家一起来分享。


扫描电子显微镜(SEM)



扫描电镜成像是利用细聚焦高能电子束在样件表面激发各种物理信号,如二次电子、背散射电子等,通过相应的检测器来检测这些信号,信号的强度与样品表面形貌有一定的对应关系,因此,可将其转换为视频信号来调制显像管的亮度得到样品表面形貌的图像。

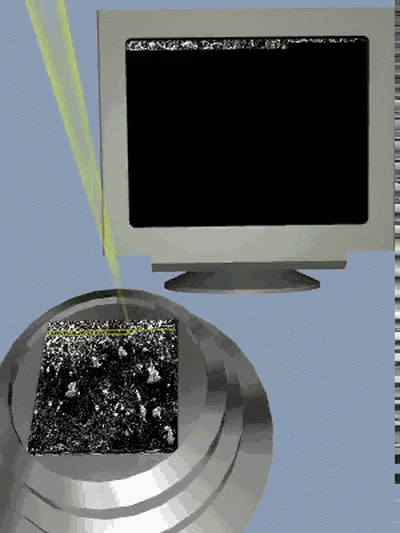

SEM工作图


入射电子与样品中原子的价电子发生非弹性散射作用而损失的那部分能量(30~50eV)激发核外电子脱离原子,能量大于材料逸出功的价电子从样品表面逸出成为真空中的自由电子,此即二次电子。

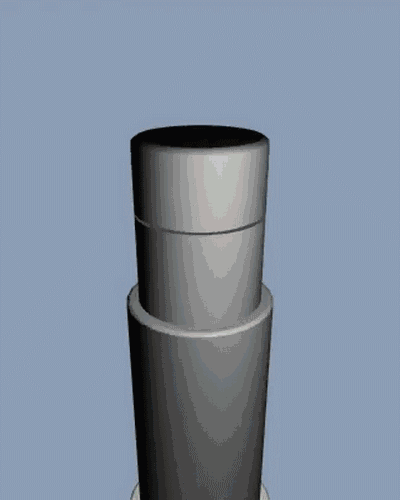

电子发射图

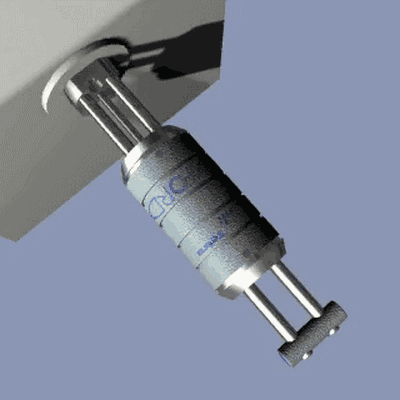

二次电子探测图


二次电子试样表面状态非常敏感,能有效显示试样表面的微观形貌,分辨率可达5~10nm。




二次电子扫描成像


入射电子达到离核很近的地方被反射,没有能量损失;既包括与原子核作用而形成的弹性背散射电子,又包括与样品核外电子作用而形成的非弹性背散射电子

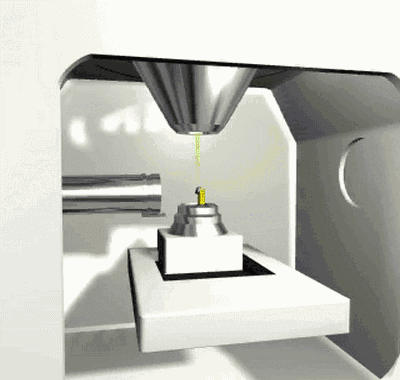

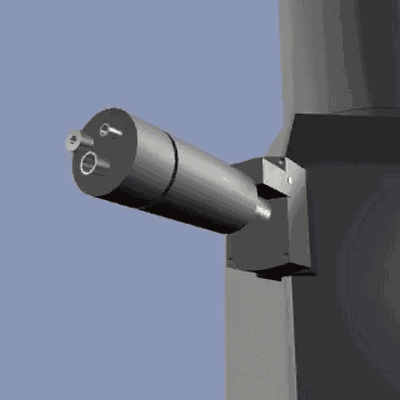

背散射电子探测图


用背反射信号进行形貌分析时,其分辨率远比二次电子低。可根据背散射电子像的亮暗程度,判别出相应区域的原子序数的相对大小,由此可对金属及其合金的显微组织进行成分分析。




EBSD成像过程




透射电子显微镜(TEM)



透射电镜是把经加速和聚焦的电子束投射到非常薄的样件上,电子与样品中的原子碰撞,而改变方向,从而产生立体角散射。散射角的大小与样品的密度、厚度相关,因此,可以形成明暗不同的影像,影像将在放大、聚焦后在成像器件上显示出来。

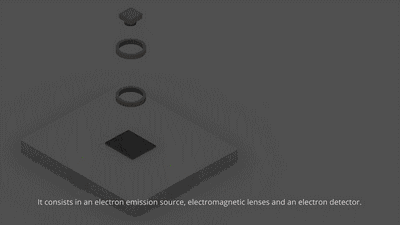

TEM工作图

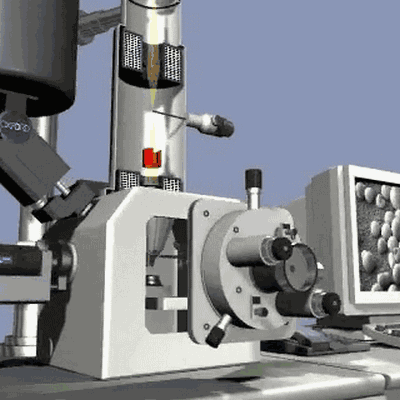

TEM成像过程

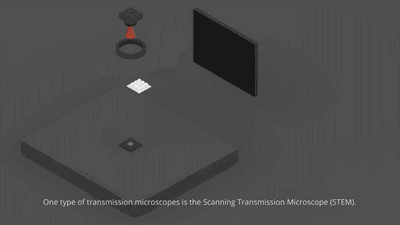

STEM成像不同于平行电子束的TEM,它是利用聚集的电子束在样品上扫描来完成的,与SEM不同之处在于探测器置于试样下方,探测器接收透射电子束流或弹性散射电子束流,经放大后在荧光屏上显示出明场像和暗场像。

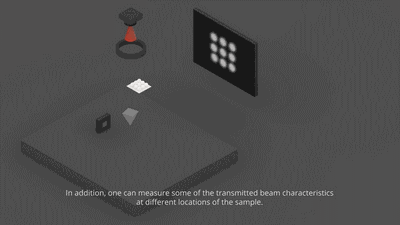

STEM分析图


入射电子束照射试样表面发生弹性散射,一部分电子所损失能量值是样品中某个元素的特征值,由此获得能量损失谱(EELS),利用EELS可以对薄试样微区元素组成、化学键及电子结构等进行分析。




EELS原理图



来源:本文的动态图源自于YouTube、Vimeo公开视频,“新材料在线”微信公众号
