什么才是嵌入式Flash的边界?

2018-09-12

多年来,嵌入式非易失性闪存在芯片中发挥了关键作用,但该技术正面临着扩展性和成本障碍。



嵌入式闪存可用于多个市场,如汽车,消费和工业。其中,汽车行业更为关心该技术的未来。通常而言,汽车中会包含许多微控制器(MCUs),用于执行芯片处理功能。而MCUs也会集成基于NOR技术的嵌入式非易失性闪存,用于处理代码存储。但是也并不是所有的MCUs或处理器都包含嵌入式闪存。



现如今,基于40nm及以上工艺嵌入式闪存的MCUs广泛应用于汽车产业中。另一方面,业界也在加速28nm工艺MCUs研发,用于仪表组,动力传动系和车辆的其他部件。预计汽车制造商将在未来几年内使用基于28nm及以上工艺的MCUs。



尽管如此,OEMs仍在权衡下一代产品,这也是他们面临一些潜在障碍的地方。简而言之,随着制程从40nm进展到28nm,NOR Flash已经出现各种各样的问题,更别提28nm以上工艺。对此,Objective Analysis分析师Jim Handy表示:“现在很多微处理器仍采用130nm或以上工艺,这也都非常适合嵌入式NOR应用,小于28nm的NOR工艺还没有足够的推动力。”



为了解决这一难题,相关企业也在研发相应解决方案。但是快速增长的辅助驾驶和自动驾驶,正推动企业加快研发进程。主要以下几方面:



  • 嵌入式闪存将扩展到28nm,甚至可能达到22nm。一些人正在努力将该技术扩展到16nm / 14nm,尽管许多人认为它将在28nm/22nm处碰壁。



  • 如果嵌入式闪存失去动力,OEM厂商可能会将代码存储转移到独立的NOR设备上。因此,OEM厂商需要一个双芯片解决方案,包括一个MCU和一个NOR设备。



  • 如果不采用双芯片解决方案,OEM厂商可以将独立的MCU和NOR器件封装在一个设备中。



  • MRAM是下一代存储器类型,被认为是嵌入式闪存和缓存应用的替代品。MRAM可用于消费类应用,但目前还不清楚它是否能够满足汽车领域温度要求。为此,也有人认为MRAM永远不会在汽车行业应用。



可以肯定的是,汽车与大多数应用市场不同。在商业领域,对芯片缺陷的温度范围具有一定的容忍度。但是在汽车芯片中,不存在缺陷或故障的容忍度。此外,还有严格的温度规格。



汽车芯片需求增长


尽管如此,汽车芯片市场仍然很火爆。根据IHS的数据,平均每辆汽车的电子产品需求预计将从2013年的312美元攀升至2022年的460美元。根据IC Insights的数据,预计2018年汽车IC市场总量将达到创纪录的323亿美元,比2017年增长18.5%。据该公司称,在汽车领域,模拟器件市场占据最大市场份额45%,其次是MCUs占23%。

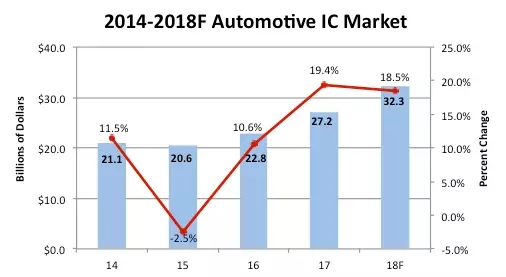

图1 全球汽车IC市场增长情况(数据来源IC Insights)



这只是故事的一部分,特别是对于MCUs。“用于环境感知的传感器和MCUs的部署,对嵌入式闪存的需求在设备数量和内存密度方面都在增加,”联华电子产品营销总监David Hideo Uriu表示:“传感器和传感器增列的部署,将增加嵌入式闪存MCUs和ASICs需求,用于辅助驾驶、负载相关传感及信息娱乐等。”



入门级汽车包含大约20个MCUs。根据英飞凌和Strategy Analytics的数据,中端车型具有60个MCUs,豪华车型有110个。2016年德国豪华车型拥有大约25个32位MCUs,其余的则是8位和16位芯片。



MCUs采用嵌入式闪存,基于EEPROM或NOR。两者都提供代码存储,可以启动设备并允许它运行程序。Objective Analysis的Handy认为:“EEPROM和NOR之间的区别在于每位单元一个晶体管(NOR)或两个晶体管(EEPROM)。”



除了MCUs,汽车制造商还使用独立的NOR设备,也有不同的架构类型。例如,Silicon Storage Technology(SST)提供基于浮栅技术的嵌入式闪存。在浮栅架构中,电荷存储在栅极中。此外,赛普拉斯和瑞萨提供基于电荷陷阱技术的MCUs,其中电荷存储在堆栈的氮化物层中。另一方面,恩智浦和英飞凌也推出了采用不同嵌入式技术的MCUs。



当然,汽车还包含其他存储器类型,例如DRAM和NAND。Semico Research总裁Jim Feldhan认为:“2017年,每辆车的平均内存总量为21美元。这个数字通过2017年汽车内存总销售量除以汽车总销售量求得,这只考虑了不包括嵌入式内存的独立内存。”



“每辆车的内存含量从非常小的数量变化到多达8GB的DRAM和8GB的NAND,用于L1和L2车辆,”Feldhan表示:“现在,配备自动驾驶功能的汽车数量还很少。但是自动驾驶应用正在增长,从而带动了对所有类型内存的需求。到2021年,拥有L3自动化功能的汽车将需要16GB DRAM和256GB NAND。到2025年,全自动汽车(L5)预计将需要74GB DRAM和1TB NAND。”



在此情况下,所有汽车芯片供应商都面临着挑战。“你不能让零件失效,因为它会影响安全性,”KLA-Tencor营销高级主管Robert Cappel认为:“除了质量和产量之外,还需要关注潜在的可靠性缺陷,这些随着时间推移也会带来安全问题。由此可见,要求正在发生变化。”



新的选择出现


同时,在车辆中MCUs可用于称为电子控制单元(ECUs)的嵌入式计算机中。ECUs控制着车辆中的各个区域,这些区域通过网络连接。ECUs还包含其他类型的芯片,例如处理器和片上系统(SoC),具体取决于应用。



通常我们将汽车划分为五个领域 - 车身、通信、安全、信息娱乐和动力传动系统。车身部分包括车门、车灯和车窗控制。通信则包括蜂窝、WiFi和相关功能。安全包括摄像头和雷达。信息娱乐涉及驾驶员信息和娱乐。动力总成包括发动机控制和变速箱。

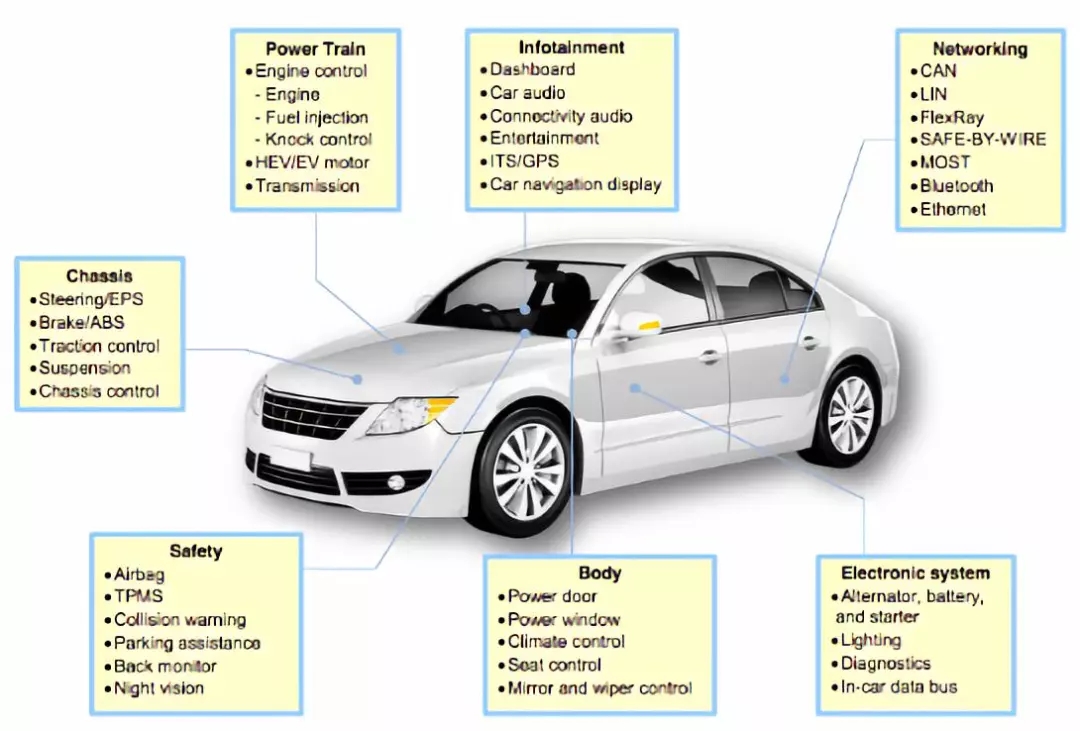

图2 半导体在汽车领域应用(来源UMC)



每个领域都有不同的要求。例如,安全方面可能会使用没有嵌入式闪存的高端处理器。相反,OEMs会使用外部NOR芯片。



“目前有三种汽车应用包括车身、仪表板和动力总成,使用了嵌入式闪存MCUs。所有这些应用都使用28nm/40nm或更大节点的嵌入式闪存MCUs,”赛普拉斯存储器产品部执行副总裁Sam Geha解释道。

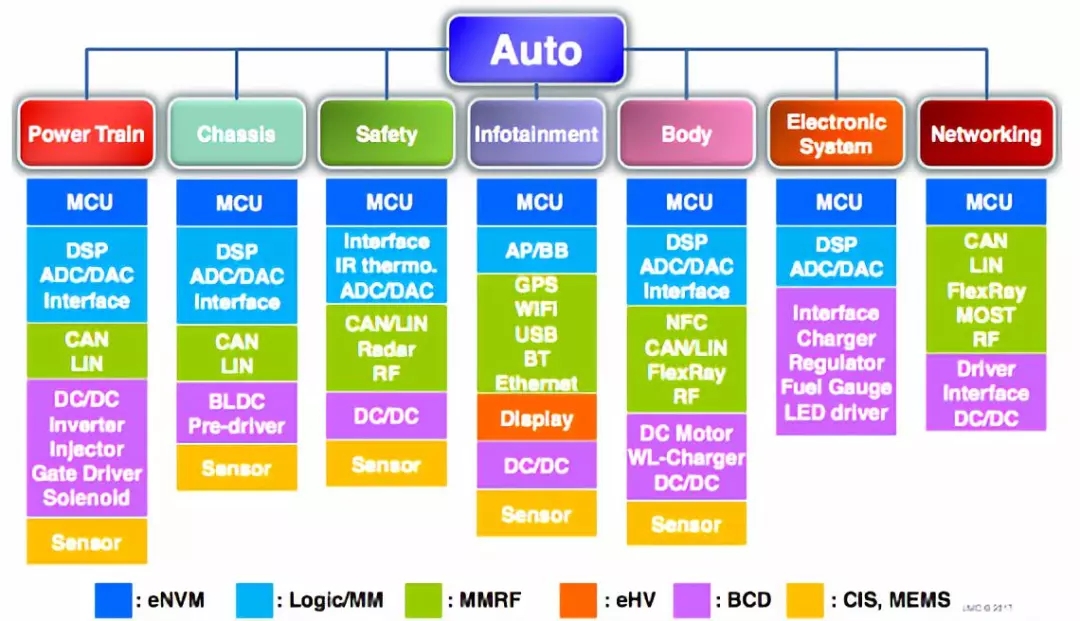

图3 汽车领域对于硅器件需求(来源UMC)



例如,瑞萨公司最近推出了业界首款采用嵌入式闪存的28nm MCU。该产品包含多达六个400 MHz CPU内核和最多16兆字节的嵌入式闪存。该MCU适用于电动汽车和混合动力汽车的动力总成以及电机控制功能。



通常认为,40nm和28nm预计将成为汽车中MCUs的长期运行节点。尽管如此,瑞萨和其他公司仍然认为需要超过28纳米的MCUs并已经有多种方案。



一种选择是扩展嵌入式闪存。在2016年IEDM的一篇论文中,瑞萨为16nm/14nm的finFET描述了一种嵌入式闪存技术。使用其现有的电荷陷阱方案,该技术证明了150摄氏度的数据保留率。但有个问题,它将在2023年才会出现。



在28nm及以上,嵌入式闪存通常是平面状结构。相比之下,瑞萨的16nm/14nm嵌入式闪存位于垂直方向。随着高级辅助驾驶系统(ADAS)等汽车自动化方面的进步以及物联网(IoT)连接的智能社会的发展,产生了使用更精细制程技术装配先进MCU的需求。为满足这一需求,瑞萨电子开发了基于16/14纳米技术的嵌入式闪存,成功替代了目前最新的40/28纳米技术。在16/14纳米逻辑制程中,一种采用鳍状结构的晶体管——鳍式场效应晶体管(FinFET),被广泛用于提高性能和降低功耗,以克服传统平面晶体管的扩展限制。

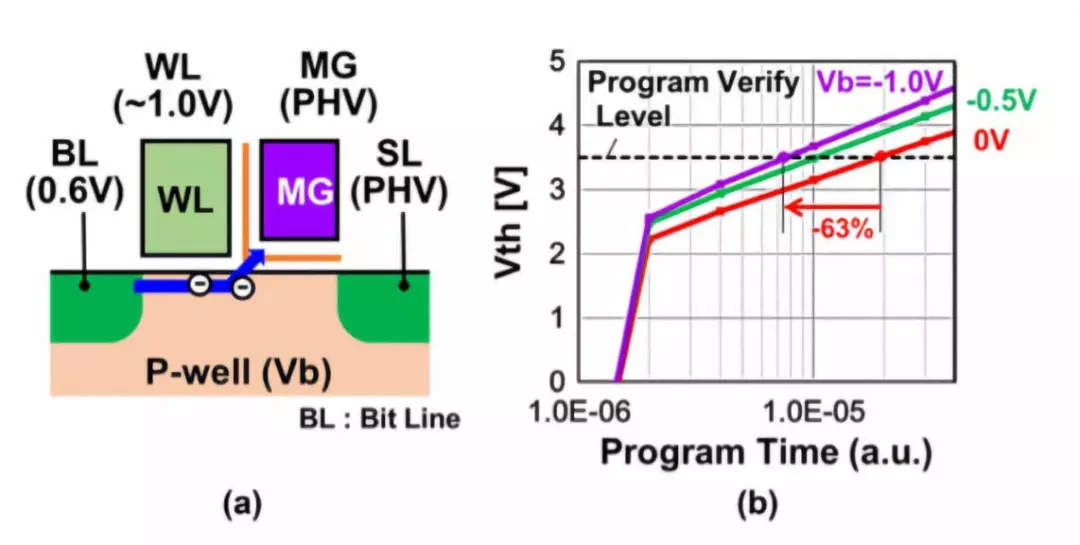

图4 瑞萨28nm嵌入式闪存单元截面图(来源IEEE)

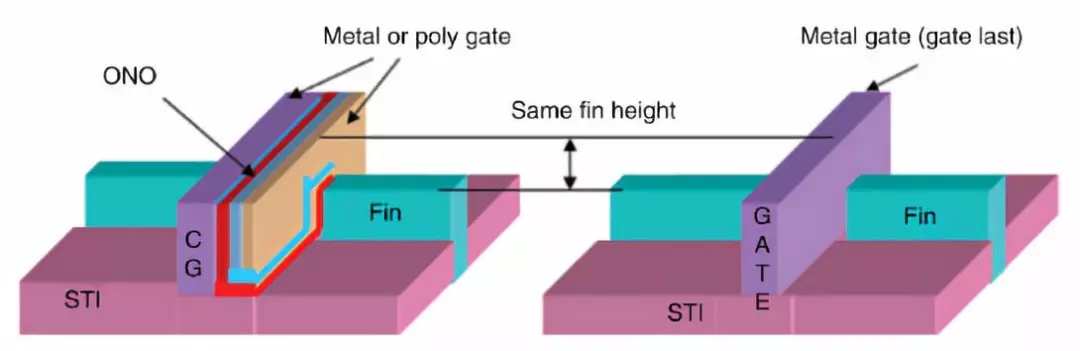

图5 瑞萨16nm/14nm嵌入式闪存单元截面图(来源Renesas)



然后,在2017年IEDM的一篇论文中,瑞萨展示了有关其技术的更多细节,称为FinFET SG-MONOS阵列。“FinFET SG-MONOS阵列已成功运行于多个项目,具有足够宽的擦除窗口”瑞萨研究员Shibun Tsuda在论文中表示。



通常而言,扩展NOR是一项挑战。NOR在缩小漏极电压、栅极长度和隧道氧化物方面都面临一些问题。



现阶段领先的独立NOR器件是45nm产品,并正在研发32nm/28nm相关产品。“虽然我们的MirrorBit技术(赛普拉斯的NOR电池技术术语)已被证明能够在28nm/32nm节点上工作,但我们预计不会在短期内转向该节点。扩展NOR超过28nm是非常困难的,不会提供投资回报率”Geha认为。



在嵌入式闪存中,每个节点需要更多掩模,从而增加了成本。“添加嵌入式闪存非常昂贵,”Geha表示:“在40nm,你通常需要在CMOS上增加8到12或13个额外的掩模才能添加嵌入式闪存。在28nm,这一数字将变成9到18个。”



所以今天,嵌入式闪存可扩展到28nm,但价格昂贵。继28nm之后,OEMs正在开发22nm工艺。因此,嵌入式闪存的下一步是22nm,这是28nm的缩放版本。超过22nm,有几种选择。一个想法是模仿NAND类似结构。正因为Planar NAND在1xnm节点上崭露头角,促使业界开发3D NAND。在3D NAND中,存储器单元彼此堆叠以扩展技术。业界正在探索与NOR类似的想法,但目前还不清楚是否会发生所谓的3D NOR。



可以肯定的是,有更多可行的选择。业界正在开发16nm/14nm及以上的MCUs。如果嵌入式闪存无法扩展,那么OEMs将使用没有嵌入式闪存的MCU。所以他们会在电路板上使用外部NOR器件,需要两个芯片而不是一个芯片。通常,双芯片解决方案提供了一些灵活性,使OEMs能够使用来自多个供应商的芯片。但是这种方法也会占用电路板空间并消耗更多功率,并且会增加一些潜在的延迟和安全问题。



另一种选择是将独立MCU和NOR器件集成在系统级封装(SiP)中。SiP需要不同的供应链。例如,MCU供应商会购买NOR器件并将其封装在SiP中。



“在一个封装中,还需要能够承受高温,”赛普拉斯的Geha表示:“芯片温度为125摄氏度,压模温度为150摄氏度。二者封装在一起,温度将提升15摄氏度”。



随着时间的推移,OEMs将使用双芯片和SiP方案。“通常,对于嵌入式闪存,您希望它比通过外部接口更快,这一点还需要进行优化,”赛普拉斯闪存业务部副总裁兼总经理Rainer Hoehler说道:“同时还需要考虑功耗问题、安全及成本问题。”



除此之外,MRAM是另一种选择。业界正在开发称为“自旋转移力矩磁性随机存储技术(STT-MRAM)”的下一代MRAM技术。 STT-MRAM利用电子自旋的磁性在芯片中提供非挥发性特性。它结合了SRAM的速度和闪存的非易失性,几乎无限的耐用性。在传统存储器中,数据存储为电荷。相反,MRAM使用磁隧道结存储单元作为存储元件。

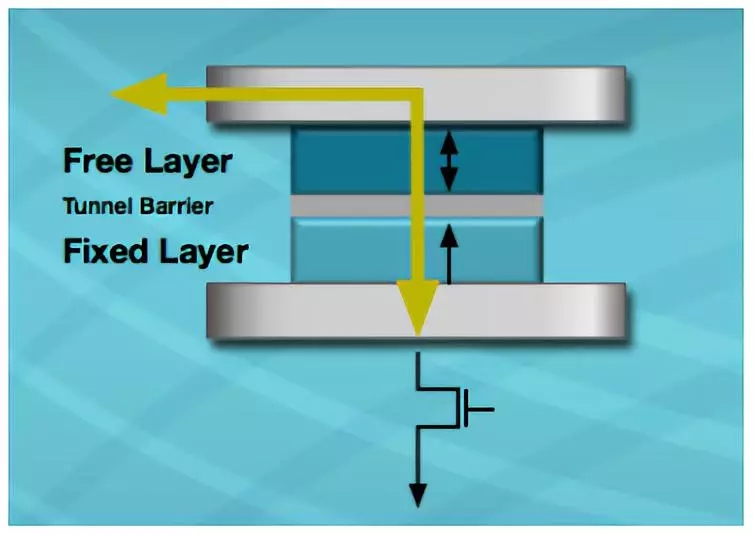

图6 自旋转移力矩MRAM技术(来源Everspin)



制作STT-MRAM是一个具有挑战性的过程。其他下一代存储器类型(如相变)也是如此。“它们包含不常用于标准CMOS产品的材料,”Lam Research的高级技术总监Alex Yoon在博客中说:“MRAM材料往往会产生非挥发性副产品,最终会沉积在整个晶圆上,造成短路并导致锥形电堆叠。”



目前,STT-MRAM芯片主要用于固态存储驱动器。在这个应用程序中,温度要求不那么严格。汽车应用则不同。“任何用于汽车MCUs的新兴非易失性存储器都必须通过严格的可靠性规范。它必须满足焊接回流要求,高可靠性和超过20年的保质期,”UMC公司的Uriu表示:“汽车应用需要125°,0级需要150°。我们认为150°是可能的(使用STT-MRAM),但需要开发资源来实现这一目标。”



现阶段,STT-MRAM的温度规格范围为85°至105°C,低于汽车的要求。业界正在研究STT-MRAM的更高温度规格,但仍在进行中。



“MRAM的一个优点是,可以修改技术并在诸如温度曲线、如何支持高温环境以及设备操作速度之间进行权衡,” Global Foundries嵌入式内存高级主管Martin Mason认为:“我们将(嵌入式MRAM)技术应用于22nm。然后,许多客户希望该设备解决回流曲线。以使焊料回流曲线在较长时间内达到250°、260°或更高的高温。其中一个问题是,当我们这样做时,设备仍然可靠。这个问题已经解决了。”



然而,有些人不那么乐观,至少对于汽车应用而言。“我自己在MRAM工作过,”赛普拉斯的Geha表示:“MRAM在高温下不起作用。无论人们试图声称什么,它都有问题。它是一种基于磁性的结构。一旦遇到高温,磁性能就会变差。它可能适用于某些消费者的东西。它永远不会在高温下工作。电阻RAM更糟糕。电阻式RAM适用于消费者,但它们甚至无法达到工业级别。”



其他人的观点略有不同。“STT-MRAM正在取得良好进展,它在某些应用市场上占有一席之地,例如L3/L4缓存或NVSRAM应用,”SST营销总监Vipin Tiwari表示:“但是,我没有看到MRAM作为嵌入式闪存的替代品,因为它无法实现嵌入式闪存今天所能做的事情,这是对故障机制、现场数据、磁免疫力、耐久性、快速读取性能等的综合要求。”



“28nm(平面)和14/16nm(finFET)技术之间存在巨大的成本差异,因此采用存在一定的成本障碍。此外,14/16nm finFET技术的嵌入式闪存集成将比以前的节点更具挑战性,因此我认为嵌入式闪存开发过程比以前的节点将花费更长的时间。假设采用14/16nm技术的嵌入式闪存平台可以在2022年获得认证,我们可以预期在2026年推出基于14/16nm的汽车MCUs。尽管如此,14/16nm汽车MCU有可能使用晶圆或封装级集成整合经过生产验证的28nm嵌入式闪存作为独立芯片。在那种情况下,可以看到14/16nm MCU将早于2026年应用”Tiwari认为。



MRAM是最终归宿?


如上所述,一些应用领域使用具有嵌入式闪存的MCUs。其他领域不使用MCUs。相反,它们包含更高端的应用处理器和SoC。这些设备用于各种领域,例如高级驾驶员辅助系统(ADAS)和高端信息娱乐系统。

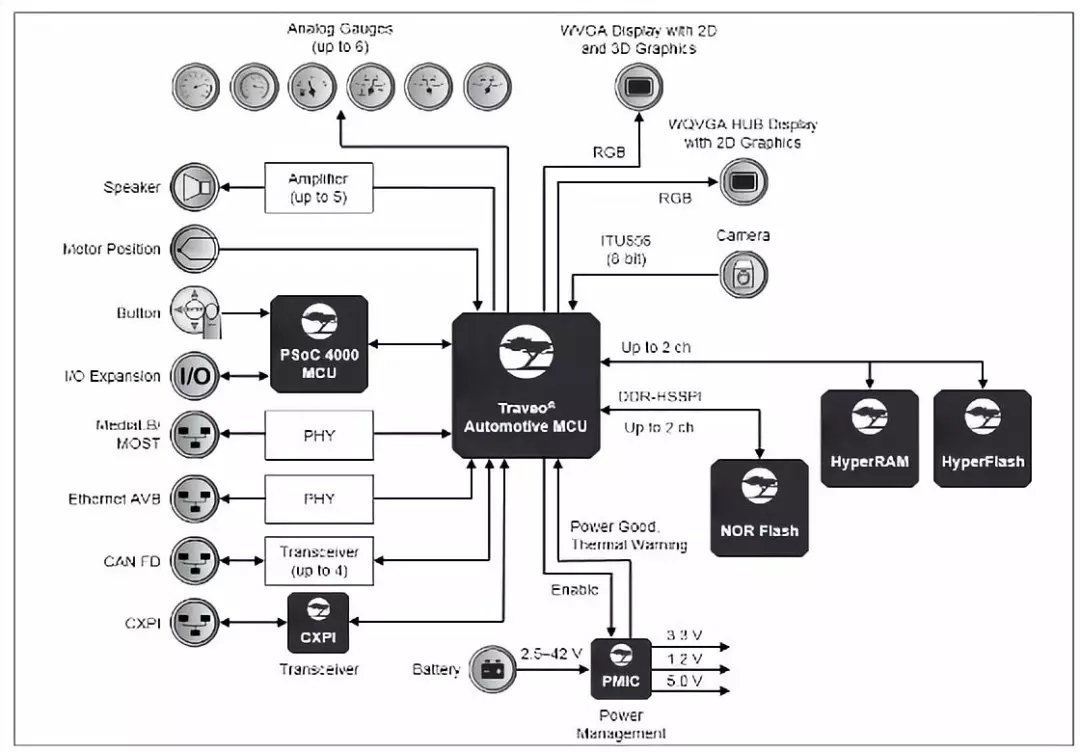

图7 仪表系统图集(来自Cypress)



这些处理器不集成嵌入式闪存。相反,OEMs会在电路板上使用外部NOR器件。处理器和NOR设备通过总线进行通信。处理器将SRAM存储器集成到缓存中。SRAM存储数据和常用指令。SRAM速度很快,但它很大并且消耗功率。



这就是嵌入式STT-MRAM适合缓存的地方。“对于MRAM,由于位单元比SRAM位单元小得多,你可以在芯片上放置大量的MRAM,” Objective Analysis公司Handy认为。



这将减少空间和成本。“随着时间的推移,有些人会将MRAM视为嵌入式闪存的替代品。但这不是我们关注的地方。我们认为这是一个非易失性SRAM的机会,”恩智浦应用处理器副总裁Ron Martino表示。



恩智浦提供了基于三星28nm FD-SOI工艺的应用处理器。该设备针对信息娱乐系统和仪表板,集成了SRAM和其他组件。

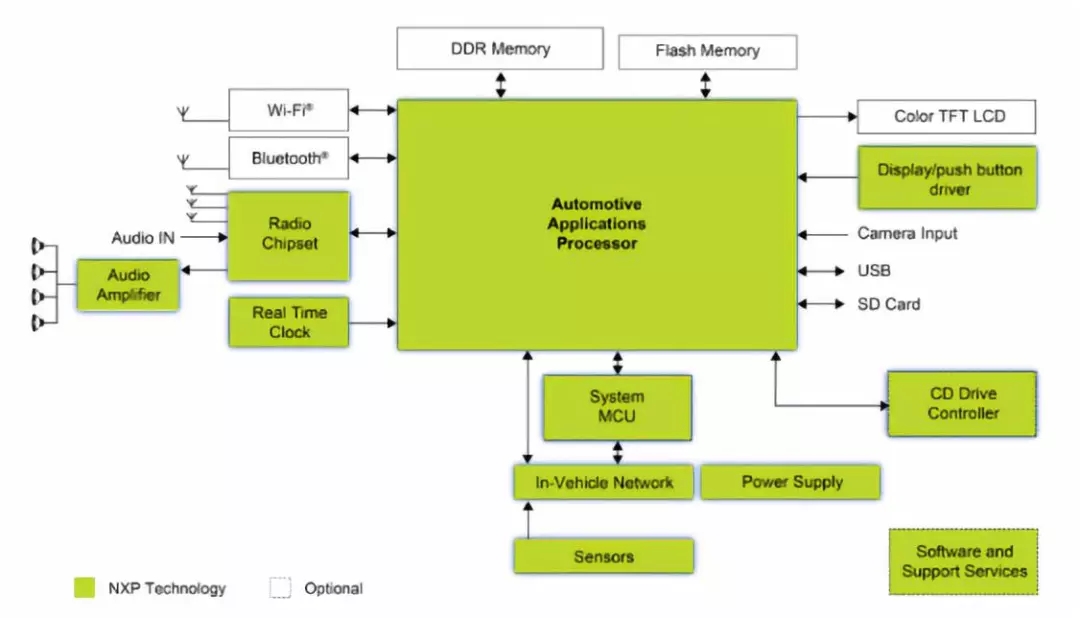

图8 另一个仪表集群图(来源NXP)



将来,处理器将采用嵌入式MRAM。“当将MRAM与FD-SOI相结合时,我们会看到许多应用,”Martino认为:“它不会是SRAM的替代品。但它将是互补的,你可以引入MRAM来创建针对更高性能的非易失性RAM模块。”



但STT-MRAM是否会满足汽车的温度规格?“MRAM技术在该行业中的地位首先集中在将其用于较低温度的制造中。那将是85或105摄氏度的温度范围。然后,下一阶段将达到125摄氏度,” Martino 表示:“第一批受益于嵌入式MRAM的应用将成为消费者和工业用户。然后,你会看到MRAM随着时间的推移在汽车中使用。”



可以肯定的是,汽车制造商很保守。除非符合规范,否则它们不会移动到新的内存类型。与此同时,OEMs将尽可能扩展今天的嵌入式闪存。然后,当它耗尽之时,OEMs必须在高风险汽车市场上做出正确的选择。



本文由芯师爷编译自

SEMICONDUCTORENGINEERING.
