半导体所磁性半导体自旋光子学研究取得新进展

2026-02-03

电子自旋可携带非易失的量子信息,是量子信息处理与存储的重要自由度。将自旋态与光子相连接,可实现自旋量子信息的远距离传输与探测,自旋-光子界面因此成为构建可扩展量子网络和连接分离量子节点的关键基础。传统自旋-光子界面的研究主要集中在非磁性半导体量子点、二维过渡金属硫族化合物以及缺陷自旋体系中。尽管磁性材料是当代自旋电子研究和存储行业的支柱,但受限于光学不活跃的带边跃迁、光学性能下降以及有限的自旋弛豫和相干时间,其自旋-光子界面研究相对不足。新近发现的二维磁性半导体(如CrSBr)兼具强光-物质相互作用与磁-电子耦合效应,为这一领域带来了新机遇。此外,磁振子作为磁性材料中独特的集体自旋激发,在CrSBr中已被证明能够与激子态强耦合并在超快时间尺度上调制光学响应。然而,现有研究主要集中在无结构样品和动量积分测量中,磁振子-光子耦合在光子结构中的增强机制及其动量相关物理机制仍有待深入探索。

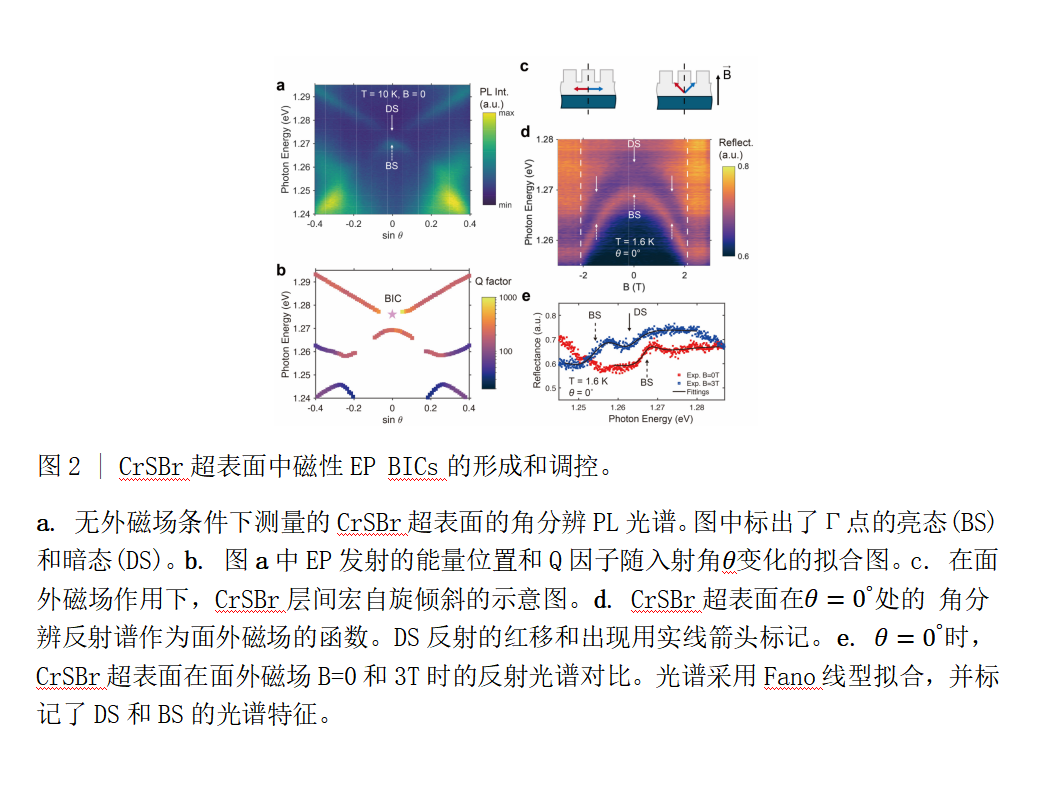

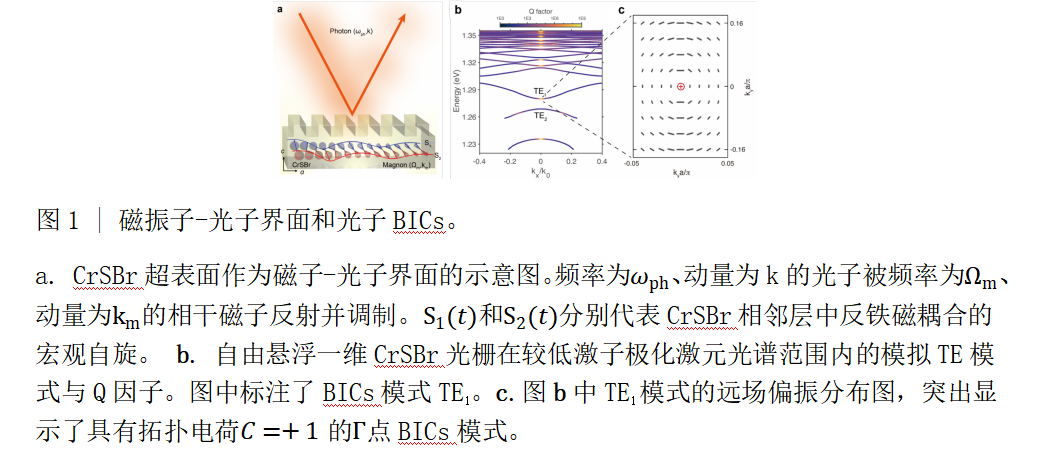

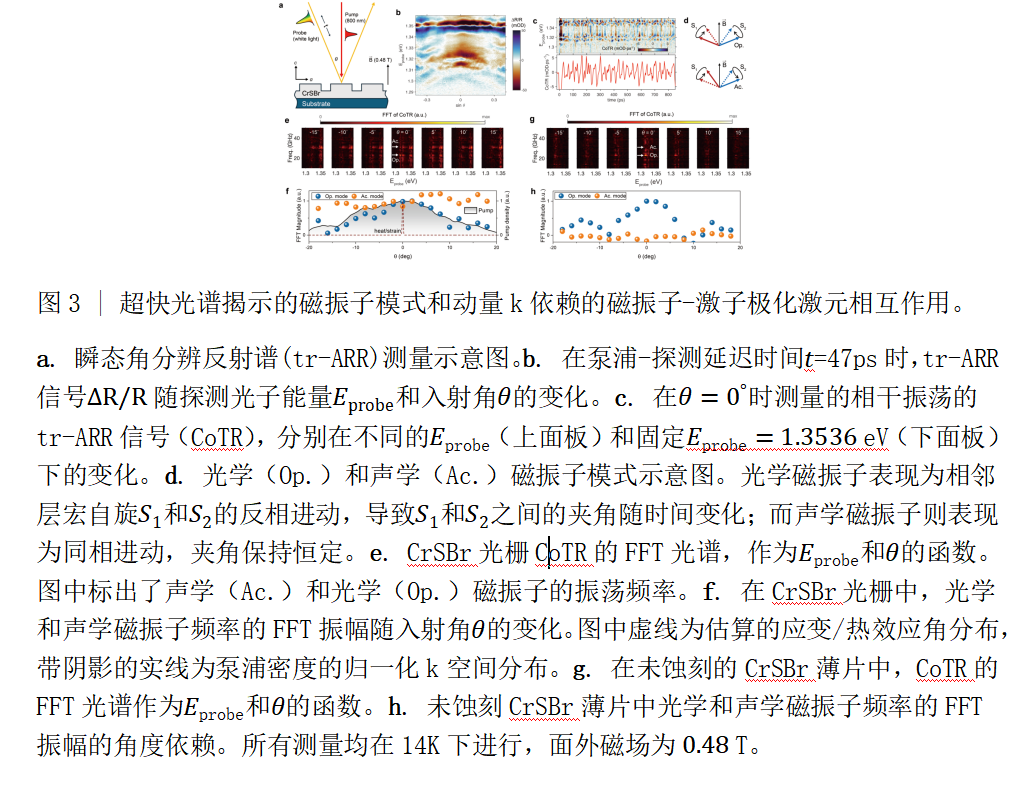

近期,中国科学院半导体研究所半导体芯片物理与技术全国重点实验室王开友研究员、黄雨青研究员及其合作者报道了基于二维磁性半导体CrSBr一维超表面的磁振子-光子界面(图1a),该CrSBr超表面中承载的连续体内的束缚态(BICs)与激子发生强耦合,形成激子极化激元(EP),其能量和辐射特性都可以通过外部磁场进行调控(图2)。进一步通过瞬态角分辨反射光谱测量,研究发现相干光学磁振子能够对激子极化激元的能量进行超快调控,且引入了非平凡的动量依赖性,反映了自旋、磁振子与光子之间的协同耦合行为。相比之下,声学磁振子仅表现为局域化调制信号,未体现出动量相关的相干耦合特征(图3)。理论分析表明,这种磁振子模式选择性来源于CrSBr层间反铁磁结构中不同磁振子的对称性差异。

该研究在二维磁性半导体超表面中构建了一种磁振子-光子界面,通过利用二维磁性半导体中强光-物质相互作用与磁电效应之间的协同效应,在CrSBr磁性光子结构中展示了利用外磁场或相干磁振子对激子极化激元进行静态和超快调控的能力。更重要的是,该研究观测到了依赖于磁振子模式和动量的磁振子-激子极化激元相互作用,为泵浦光子到光学磁振子的直接动量转移提供了有力证据,表明强耦合磁振子-激子极化激元杂化态已形成,揭示了磁性体系中自旋、磁振子与光子之间的相互作用特性。该研究结果为理解二维极限中的自旋、磁振子和光子相互作用提供了清晰的物理图像,并为进一步探索基于二维磁性半导体的自旋功能光子和量子器件提供了新的研究平台。

该成果以“A Magnon-photon interface based on Van der Waals Magnetic semiconductor”为题,发表于《自然-通讯》(Nature Communications,https://doi.org/10.1038/s41467-026-68767-9)。半导体所王开友研究员、 黄雨青研究员和中国科学技术大学凤建岗教授为通讯作者,半导体所胡倩博士为第一作者。该工作得到了国家重点研发计划、国家自然科学基金等项目的支持。
